Guida all'installazione del sistema di energia solare

Questa guida all'installazione fornisce un riferimento completo e standardizzato per l'installazione dei Sistemi di Energia Solare Anern, inclusi sistemi solari off-grid, sistemi solari ibridi, sistemi di accumulo di energia (ESS), regolatori di carica solare MPPT e soluzioni portatili di accumulo solare. È destinata a installatori professionisti, appaltatori EPC, distributori e team di supporto tecnico.

1. Che cos'è un Sistema di Energia Solare Anern?

Un sistema di energia solare Anern è una soluzione energetica integrata che combina pannelli solari, inverter, regolatori di carica e accumulo a batteria per fornire elettricità stabile e affidabile per applicazioni residenziali, commerciali e industriali. Questi sistemi possono funzionare in configurazioni off-grid, ibride o di backup a seconda dei requisiti del progetto.

2. Istruzioni di Sicurezza (Obbligatorie)

• L'installazione deve essere eseguita esclusivamente da personale qualificato.

• Scollegare tutte le fonti di alimentazione CA e CC prima dell'installazione o della manutenzione.

• Rispettare tutti i codici elettrici, gli standard e le normative locali.

• Non cortocircuitare i terminali della batteria né invertire la polarità.

• Assicurare una corretta messa a terra di tutti i componenti del sistema.

3. Panoramica dei Componenti del Sistema

Un tipico sistema di energia solare Anern comprende:

• Pannelli solari (array fotovoltaico)

• Inverter solare o inverter-caricabatterie

• Regolatore di carica solare MPPT (se applicabile)

• Banco batterie (piombo-acido o litio)

• Quadro di distribuzione CA e carichi elettrici

• Dispositivi di protezione CC (interruttori, fusibili)

• Moduli di monitoraggio o comunicazione (opzionali)

4. Requisiti dell'ambiente di installazione

• Installare le apparecchiature in un luogo asciutto, ben ventilato e privo di polvere.

• Evitare l'esposizione diretta alla luce solare, alla pioggia, all'umidità e agli ambienti corrosivi.

• Mantenere una distanza minima di 30 cm attorno all'apparecchiatura per la ventilazione e la manutenzione.

• Temperatura ambiente operativa consigliata: da 0 °C a 40 °C (salvo diversa indicazione).

5. Installazione di montaggio

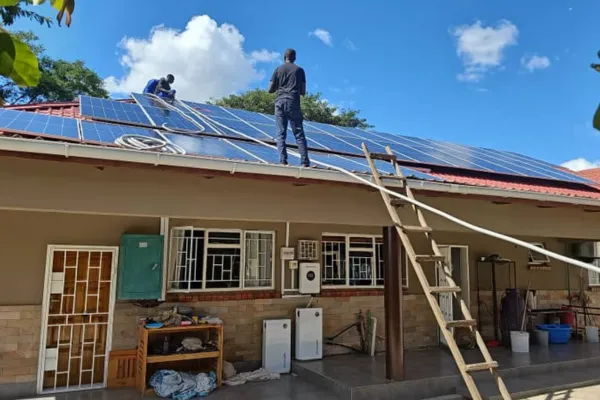

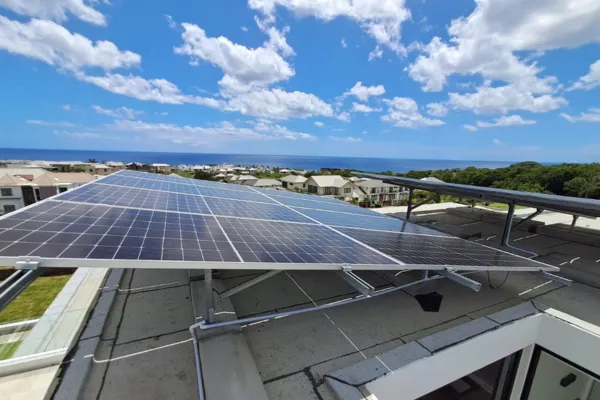

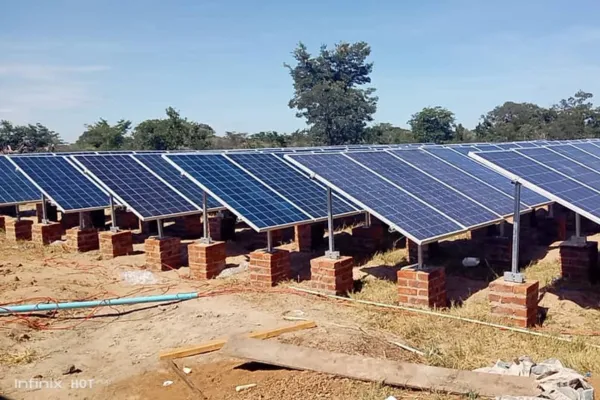

5.1 Pannelli solari (moduli fotovoltaici)

• Installare i pannelli rivolti verso l'equatore (verso sud nell'emisfero settentrionale, verso nord nell'emisfero meridionale).

• Assicurarsi che i pannelli non siano ombreggiati durante tutto il giorno.

• Utilizzare strutture di montaggio robuste e elementi di fissaggio resistenti alla corrosione.

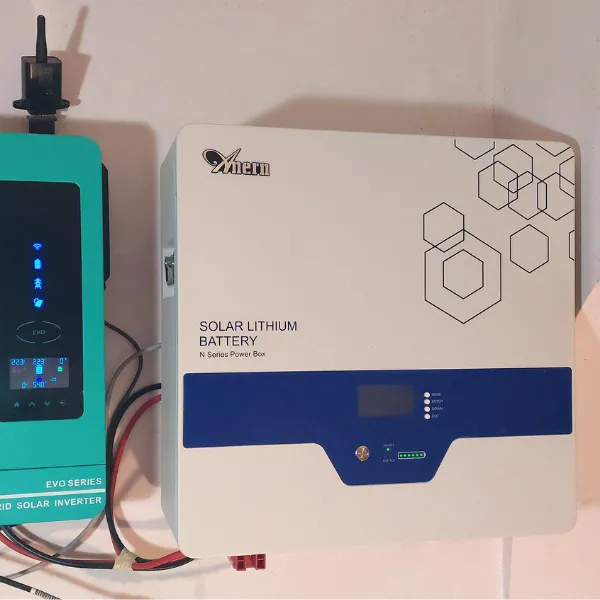

5.2 Inverter e sistema di accumulo di energia

• Montare l'inverter o il sistema di accumulo (ESS) su una parete solida e non infiammabile o su un pavimento stabile.

• Installare verticalmente per garantire una corretta dissipazione del calore.

• Tenere lontano da fonti di calore e materiali infiammabili.

5.3 Controllore di carica solare MPPT

• Installare vicino al banco batterie per ridurre al minimo la caduta di tensione.

• Montare su una superficie verticale con sufficiente flusso d'aria.

6. Cablaggio elettrico e connessione

6.1 Sequenza di connessione (critica)

L'ordine corretto di cablaggio è essenziale:

• Collegare la batteria all'inverter o al controllore di carica

• Collegare l'uscita CA e i carichi

• Collegare i pannelli solari (array FV)

La mancata osservanza di questa sequenza può causare danni alle apparecchiature.

6.2 Collegamento della batteria

• Verificare che la tensione della batteria corrisponda ai requisiti del sistema.

• Installare interruttori automatici o fusibili CC tra la batteria e l'apparecchiatura.

• Utilizzare cavi corti e spessi per ridurre la perdita di tensione.

• Per le batterie al litio, collegare i cavi di comunicazione del BMS se necessario.

6.3 Collegamento del pannello solare (FV)

• Assicurarsi che la tensione a circuito aperto del FV non superi i limiti del sistema.

• Collegare i pannelli in serie o in parallelo secondo il progetto del sistema.

• Installa un sezionatore o interruttore CC fotovoltaico per la sicurezza.

6.4 Cablaggio CA

• Installa interruttori CA esterni sia per l'ingresso che per l'uscita.

• Assicura un cablaggio corretto di Fase (L), Neutro (N) e Terra (PE).

• Non collegare l'uscita CA direttamente alla rete a meno che il sistema non supporti la connessione alla rete.

7. Messa a terra e protezione

• Metti a terra correttamente tutti i componenti del sistema.

• Utilizza dispositivi di protezione contro le sovratensioni ove necessario.

• Assicura la protezione contro le sovracorrenti sia sul lato CC che sul lato CA.

8. Configurazione e impostazioni del sistema

• Impostare la tensione di sistema in base al tipo di batteria.

• Configurare il tipo di batteria (piombo-acido o litio).

• Regolare i parametri di carica e scarica.

• Impostare la modalità operativa dell'inverter (priorità solare, priorità batteria, priorità rete elettrica, ecc.).

9. Ispezione finale e procedura di accensione

Prima dell'accensione:

• Verificare che tutti i collegamenti dei cavi siano saldi e corretti.

• Assicurarsi che tutti gli interruttori automatici siano in posizione OFF.

Sequenza di accensione:

• Accendere l'interruttore automatico della batteria

• Accendere l'inverter o il regolatore di carica

• Accendere l'interruttore del fotovoltaico

• Accendere l'interruttore di ingresso CA (se applicabile)

Verificare lo stato del sistema tramite il display LCD o gli indicatori.

10. Funzionamento e manutenzione

• Pulire regolarmente i pannelli solari per mantenerne l'efficienza.

• Ispezionare periodicamente cavi, terminali e interruttori.

• Mantenere libere le aperture di ventilazione.

• Durante lunghi periodi di arresto, scollegare l'alimentazione fotovoltaica, della batteria e CA.

11. Note importanti

• Le prestazioni del sistema possono ridursi durante periodi prolungati di nuvolosità o pioggia.

• La capacità della batteria e la domanda di carico devono essere adeguatamente abbinate.

• Fare sempre riferimento ai manuali specifici del prodotto per parametri dettagliati e impostazioni avanzate.
