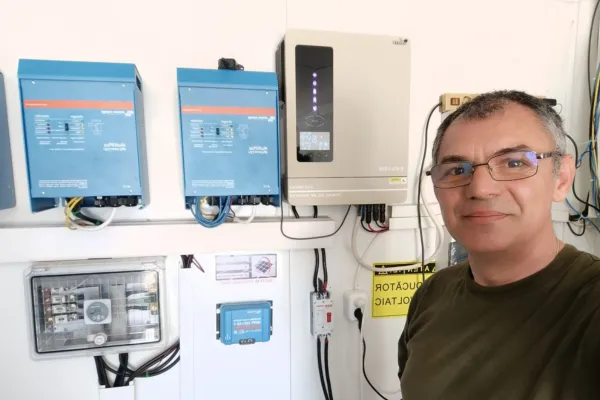

Guida all'installazione dell'inverter solare

Questa guida all'installazione dell'inverter solare fornisce un riferimento tecnico passo dopo passo per l'installazione degli inverter solari Anern, inclusi i sistemi off-grid, inverter solare ibrido, inverter solare MPPT, inverter solare a bassa frequenza e inverter parallelo.

È progettata per installatori professionisti, appaltatori EPC, integratori di sistemi e team tecnici, e copre i requisiti di sicurezza, i collegamenti dei cablaggi, l'integrazione delle batterie e le procedure di messa in servizio comunemente utilizzate nei sistemi solari residenziali e piccoli commerciali.

Questa guida si concentra sulle pratiche di installazione standard per supportare un funzionamento sicuro, prestazioni stabili del sistema e affidabilità a lungo termine.

1. Requisiti di sicurezza prima dell'installazione

Prima di installare qualsiasi inverter solare, assicurarsi che siano soddisfatte le seguenti condizioni di sicurezza:

• L'installazione deve essere eseguita da personale qualificato e addestrato

• Scollegare tutte le fonti di alimentazione CA e CC prima dell'installazione o della manutenzione

• Seguire i codici e le normative elettriche locali

• Non collegare mai i cablaggi FV, batteria o CA mentre l'inverter è acceso

• Utilizzare strumenti isolati e dispositivi di protezione individuale (DPI) adeguati

• Un'adeguata preparazione in materia di sicurezza riduce il rischio di scosse elettriche, danni alle apparecchiature e guasti al sistema.

2. Disimballaggio e ispezione iniziale

Dopo aver ricevuto l'inverter:

• Ispezionare l'imballaggio esterno per verificare eventuali danni

• Controllare l'involucro dell'inverter per individuare difetti visibili

Verificare che tutti gli accessori siano inclusi:

• Staffa per montaggio a parete

• Viti di montaggio

• Cavi di comunicazione (se applicabile)

• Manuale utente e documentazione

• Non installare l'inverter se si riscontrano danni fisici.

3. Requisiti dell'ambiente di installazione

Il luogo di installazione dell'inverter deve soddisfare le seguenti condizioni:

• Ambiente interno o riparato (protetto da pioggia e luce solare diretta)

• Parete solida e non infiammabile (si consiglia cemento o mattoni)



Ambiente ben ventilato

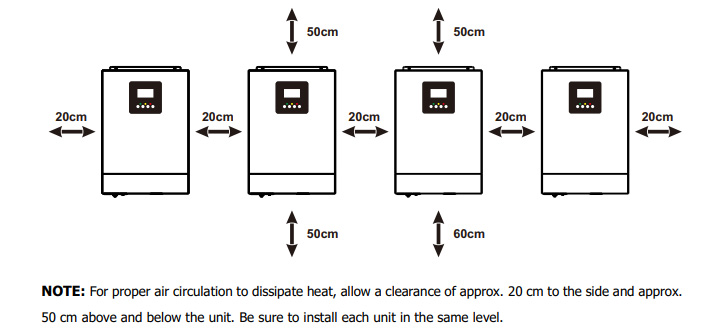

• Spazio libero minimo: ≥ 30 cm su tutti i lati

• Intervallo di temperatura ambiente: da –10 °C a 50 °C

• Evitare aree con elevata umidità, gas corrosivi o accumulo di polvere

Un corretto ambiente di installazione influisce direttamente sulla durata e sulle prestazioni dell'inverter.

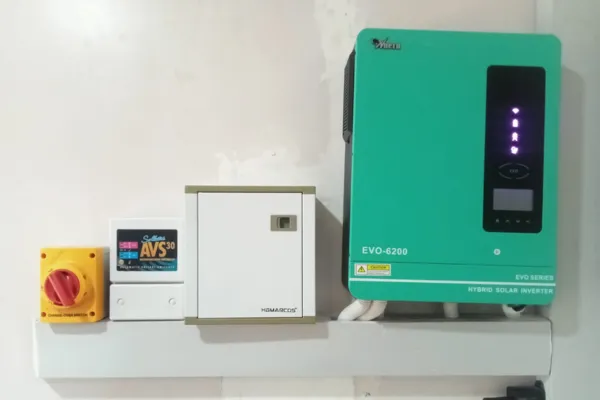

4. Montaggio dell'inverter solare

Per montare l'inverter:

• Utilizzare la staffa di montaggio a parete in dotazione

• Praticare i fori di montaggio in base alle dimensioni della staffa

• Fissare la staffa con tasselli ad espansione

• Appendere l'inverter verticalmente alla staffa

• Assicurarsi che l'inverter sia saldamente fissato e in bolla

• Rimuovere il coperchio inferiore prima del cablaggio elettrico

• L'installazione verticale favorisce una corretta dissipazione del calore.

5. Collegamento di messa a terra

Una messa a terra adeguata è obbligatoria per la sicurezza e la protezione contro le sovratensioni.

• Collegare il terminale di messa a terra dell'inverter a una terra affidabile

• Utilizzare una sezione del cavo di messa a terra conforme agli standard elettrici locali

• Assicurare una bassa resistenza di terra

Una messa a terra errata può causare scosse elettriche o danni alle apparecchiature.

6. Cablaggio dell'ingresso CA e dell'uscita CA

Quando si collega il cablaggio CA:

Installare un interruttore automatico CA esterno tra la rete elettrica e l'inverter

Confermare la corretta polarità del cablaggio:

• L (Linea): Marrone o Nero

• N (Neutro): Blu

• PE (Terra): Verde/Giallo

• Non confondere i terminali di ingresso CA e di uscita CA

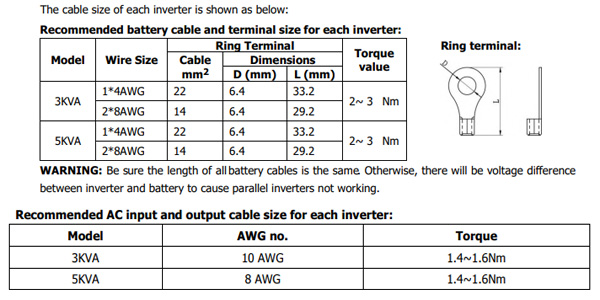

• Seleziona la sezione del cavo in base alla potenza nominale dell'inverter

• Serrare saldamente tutte le viti dei morsetti

Un cablaggio CA improprio può causare il malfunzionamento dell'inverter o l'arresto per protezione.

Consulta lo Schema Completo del Cablaggio dell'Inverter Solare

7. Collegamento FV (Pannello Solare)

Per il cablaggio dell'ingresso fotovoltaico:

• Installa un interruttore automatico CC tra l'array FV e l'inverter

• Verificare che la tensione a circuito aperto del FV non superi il valore massimo nominale dell'inverter

Collegare:

• FV+ → terminale FV+

• FV− → terminale FV−

• Utilizzare cavi CC con portata adeguata e utensili isolati

• Completare il cablaggio FV prima di accendere l'inverter

Verificare sempre la polarità del FV per evitare danni all'inverter.

8. Collegamento della batteria

8.1 Collegamento della batteria al piombo-acido

• Assicurarsi che la tensione della batteria corrisponda alle specifiche dell'inverter

• Installa un interruttore automatico o un fusibile CC tra batteria e inverter

• Collega correttamente BAT+ e BAT−

• Capacità della batteria consigliata: ≥ 200Ah per un funzionamento stabile del sistema

8.2 Collegamento della batteria al litio

• Verifica la compatibilità del protocollo della batteria al litio

• Collega prima i cavi di alimentazione della batteria

• Collega il cavo di comunicazione BMS (RS485 o CAN)

• Seleziona il tipo di batteria nelle impostazioni dell'inverter prima dell'avvio

• Una corretta configurazione della batteria garantisce una ricarica precisa e una protezione adeguata.

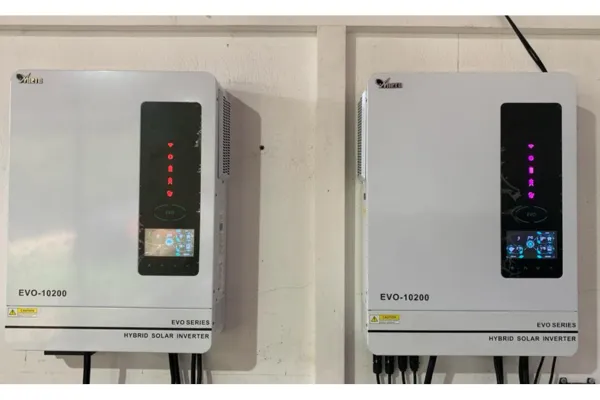

9. Installazione di inverter in parallelo (se applicabile)

Per sistemi in parallelo:

• Utilizzare modelli di inverter identici

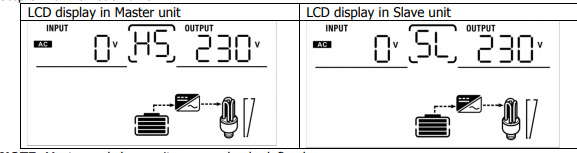

• Seguire le regole di configurazione master–slave

• Assicurarsi che i cavi della batteria siano di uguale lunghezza

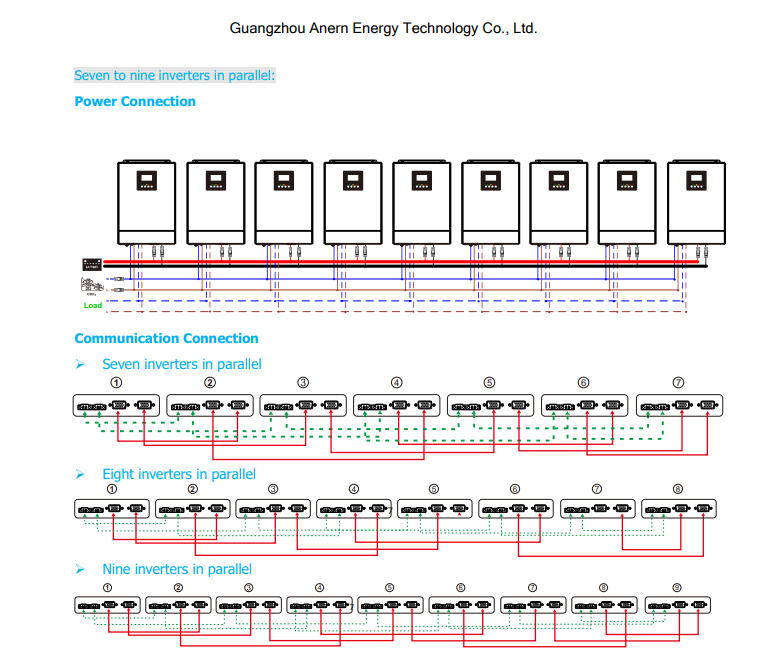

• Collegare correttamente i cavi di comunicazione in parallelo

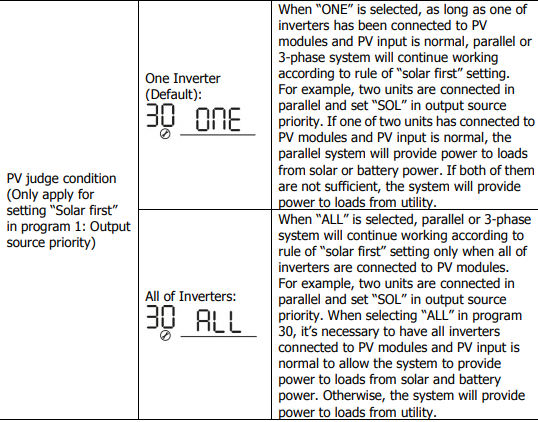

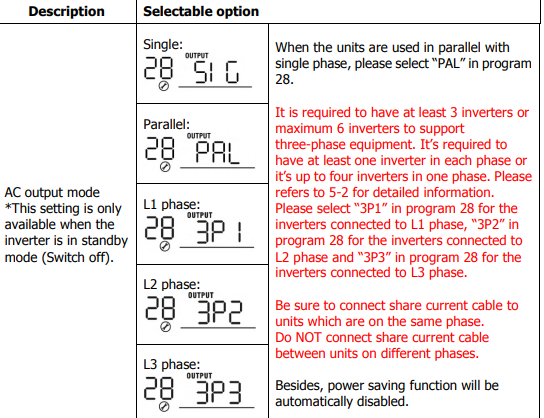

• Configurare i parametri in parallelo prima di accendere

• L'installazione degli inverter in parallelo deve seguire rigorosamente le specifiche del produttore.

10. Configurazione della comunicazione e del monitoraggio (opzionale)

Se supportato:

• Inserire il modulo di comunicazione Wi-Fi o GPRS

• Connessioni sicure dei cavi di comunicazione

• Configurare il monitoraggio del sistema tramite APP mobile o piattaforma web

• Il monitoraggio consente lo stato del sistema in tempo reale e il rilevamento dei guasti.

11. Ispezione finale prima dell'accensione

Prima di avviare l'inverter, confermare:

• Tutti i collegamenti del cablaggio sono sicuri

• La messa a terra è completata

• Gli interruttori CA e CC sono OFF

• Il coperchio inferiore è reinstallato correttamente

12. Sequenza di accensione

Seguire la corretta sequenza di avvio:

• Attivare l'interruttore della batteria

• Attivare l'interruttore di alimentazione dell'inverter

• Attivare l'interruttore del fotovoltaico

• Attivare l'interruttore dell'ingresso CA

• Controllare il display LCD e lo stato del sistema

Un ordine di avvio errato può attivare la protezione del sistema.

13. Note operative e di manutenzione

• Mantenere pulite le aperture di ventilazione

• Ispezionare periodicamente i cablaggi e i morsetti

• Non sovraccaricare l'inverter

• Per arresti prolungati, scollegare il fotovoltaico, la batteria e l'alimentazione CA

• Un'ispezione regolare migliora l'affidabilità del sistema e la durata di servizio.




Per consultare la guida alla manutenzione dell'inverter solare.
